Werkzeugwechsel Arburg 470 S — Kabelclip 2-fach
Geprüft und freigegeben. Danach darf gearbeitet werden.
Geprüft von R. Hoffmann am 3.8.2026
Freigegeben von B. Lange am 3.8.2026
⚠ Sicherheit
- Heißkanal steht nach dem Abschalten noch lange über 200 °C — Hitzeschutzhandschuhe, nicht auf Sicht beurteilen.
- Werkzeug hängt am Kran: niemand unter der Last, Ringschrauben auf Sitz prüfen.
- Restschmelze im Zylinder — Düse vor dem Fahren freispritzen.
Vorher bereitlegen

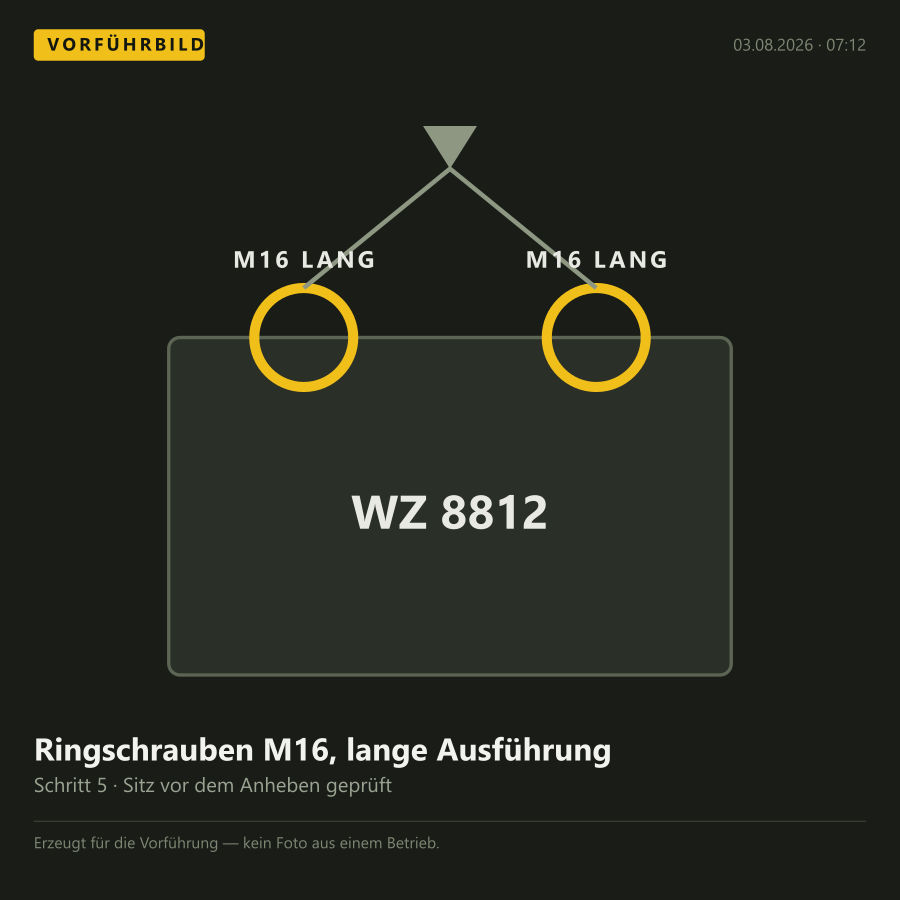

- Ringschrauben M16, lange Ausführung
- Kran mit Werkzeuggehänge
- Schlüssel SW 24
- Hitzeschutzhandschuhe

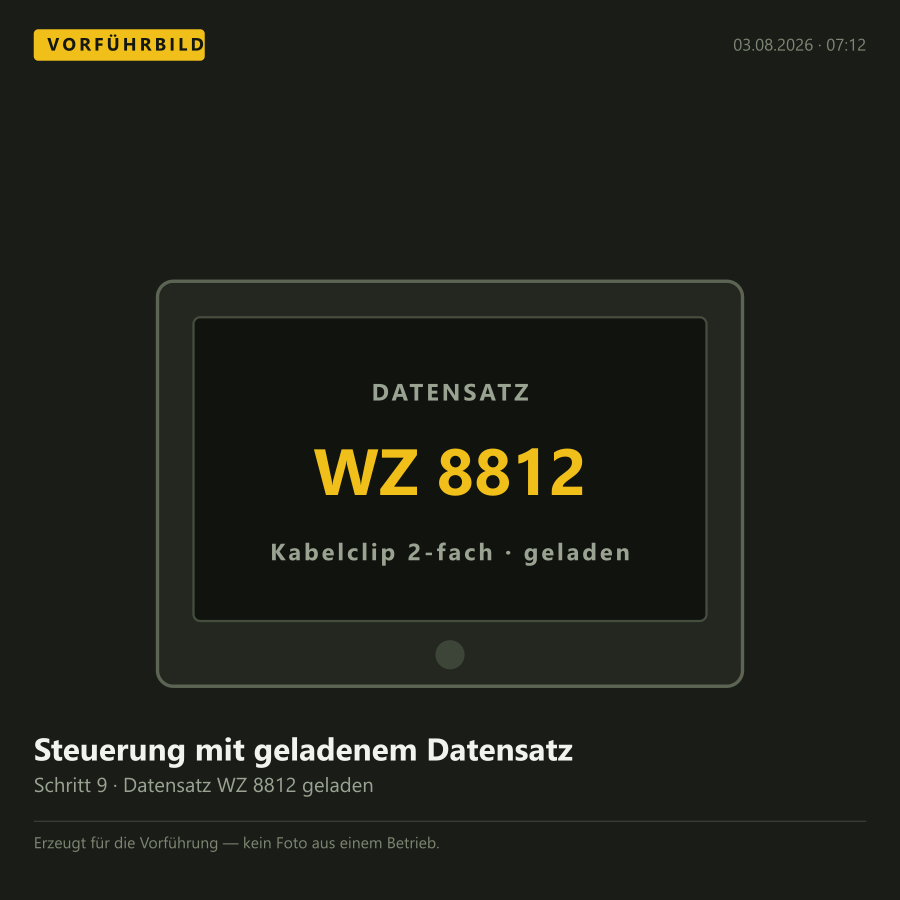

- Datensatz WZ 8812
- Trockner PA befüllt und auf Temperatur
Ablauf — 0 von 12 erledigt
Erst freigeben, wenn das stimmt
- ☐ Teilegewicht 12,8 g ± 0,2 g
- ☐ Rasthaken nachmessen (Lehre 8812-P)
- ☐ Sichtprüfung Bindenaht am Durchbruch
- ☐ Alle Zonen Heißkanal auf Soll, keine Zone in Regelabweichung
Stolperfallen
Steht in keinem Handbuch. Genau das geht sonst mit dem Kollegen in Rente.
Hintere Kavität wird nicht warm, Teile kommen unvollständig.
Ursache: Kühlwasser-Vorlauf und -Rücklauf vertauscht — am WZ 8812 sind sie gegenüber dem Vorgänger gespiegelt.
→ Kupplungen tauschen. Vor dem Anschließen an der Kennzeichnung am Werkzeug prüfen, nicht nach Gewohnheit stecken.
Heißkanalzone regelt auf Anschlag hoch, Material verbrennt.
Ursache: Heizungs- und Fühlerstecker vertauscht. Die Gehäuse sind baugleich.
→ Fühlerstecker ist der mit dem aufgemalten Punkt. Sofort abschalten und umstecken, sonst ist der Heißkanal hin.
Teil bleibt im Auswerfer hängen oder wird verformt ausgestoßen.
Ursache: Auswerferweg aus dem alten Datensatz übernommen.
→ Auf null zurück und schrittweise hochfahren, bis das Teil frei fällt.
Schlieren am fertigen Teil trotz sauberem Werkzeug.
Ursache: PA nicht ausreichend getrocknet.
→ Trocknerlaufzeit und Temperatur prüfen, bevor das Werkzeug in Verdacht gerät.
Maschinenwerte
Hier steht kein Sollwert. Der verbindliche Datensatz liegt in der Maschine. Was hier steht, ist ein Protokoll: wie sie beim Rüsten tatsächlich stand. Verglichen wird es unten gegen den freigegebenen Satz aus dem Parameterstamm.
Gegen die FreigabeKabelclip 2-fach auf Arburg 470 S · v2 · B. Lange · 3.8.2026
- Zone 1245 °CSoll 220 … 2405 °C daneben
- Nachdruck52 barSoll 40 … 502 bar daneben
- Staudruckist Pflicht und wurde nicht festgehalten
- Zone 2235 °CSoll 225 … 245in Ordnung
- Auswerferweg12,5 mmSoll 12 … 13in Ordnung
- Werkzeugtemperatur80 °CSoll 75 … 85in Ordnung
Die Freigabe steht im Parameterstamm; geändert wird sie dort und nicht hier.
| Parameter | zuletzt | davor | |
|---|---|---|---|
| Nachdruck | 52 bar | 45 bar | ▲ 15,6 % |
| Zone 1 | 245 °C | 230 °C | ▲ 6,5 % |
| Staudruck | — bar | 8 bar | nicht mehr erfasst |
| Werkzeugtemperatur | 80 °C | — | neu |
| Zone 2 | 235 °C | 235 °C | |
| Auswerferweg | 12,5 mm | 12,5 mm |
2 Aufnahmen, zuletzt 3.8.2026 von A. Sommer — Serienanlauf
Erstes Teil freigeben
Parameterstamm, Kabelclip 2-fach auf Arburg 470 S, Version 2, freigegeben von B. Lange
Zuletzt freigegeben von B. Lange am 13.08.26, 07:55
- 30Durchmesser Bund12 (11,9 bis 12,1) mm
Messschieber 8812-P · 5 Teile
- 50Wandstärke Boden1,8 (1,7 bis 1,9) mm
Bügelmessschraube · 5 Teile
Stimmt etwas nicht — falsche Werkzeugnummer, ein Schritt fehlt? Hier ändern. Das Originaldiktat bleibt erhalten.
